Maqueta Proyectos 0


Vista interior de la maqueta





 Vista exterior de la maqueta













Mediateca de Sendai




La Mediateca de Sendai, proyecto que en el 2006 obtuvo la Medalla de Oro Real por el Royal Institute of British Architects (RIBA), puede ser aplaudida desde diversos aspectos: su innovación estructural, su versatilidad funcional y el significado para los habitantes de Sendai. Pero tal vez lo que ha hecho de este edificio un hito es que ha intentado plasmar en arquitectura la eteriedad, fluidez, multidireccionalidad y virtualismo del mundo informático que caracteriza nuestra época.
El concepto general desde la convocatoria al concurso era la libre accesibilidad del público. Ubicada en un terreno de 50 x 50 m, la biblioteca multimedia debería contener varias funciones: biblioteca, cabinas de internet, áreas de DVD, galerías, cafés, etc.
La propuesta de Ito apostó por la transparencia. Dado que el lote se encuentra frente a una importante arboleda, el edificio rescata amplias vistas hacia ésta a la vez que utiliza la forma de los árboles en la concepción de la estructura.
Es sobre todo una propuesta donde el espacio y la luz fluyen de manera franca entre los diferentes niveles del edificio.
La Mediateca se sustenta en la metáfora de acuario, de ahí su transparencia y la similitud de los pilares con las algas.



La idea principal sobre la que se construye la Mediateca de Sendai es la de un espacio abierto y fluido, donde la forma del espacio no esté predeterminada. De forma que el arquitecto formuló cinco deseos para su obra:
  • Deseo de no crear juntas
  • Deseo de no crear vigas
  • Deseo de no crear paredes
  • Deseo de no crear habitación
  • Deseo de no crear arquitectura
Este último deseo será, quizás, el que más condicione la obra, a pesar de ser el más problemático. Toyo Ito llega tan lejos en este sentido que esta idea no se refleja únicamente en la obra sino también en como ésta se instala en la ciudad. El edificio se desmaterializa, no se piensa en interior-exterior, la arquitectura en contacto con la naturaleza para su perfecta armonía, es necesaria la creación de unos contornos más suaves que fusionen el interior con el exterior.






  • El nivel de calle, llamado Plaza Abierta, contiene la recepción, un café y una tienda de libros y revistas. Es totalmente extrovertido hacia la calle.
  • El segundo nivel tiene la biblioteca infantil, sala de internet y administración. Se trata de un espacio muy libre, donde es el mobiliario el que define el espacio. Un aspecto muy interesante es que la separación entre la zona pública de lectura y la zona privada de administración es simplemente una cortina translúcida, semejando una pared flotante.
  • En el tercer nivel y cuarto nivel, el cuarto es en realidad una mezaninne, se encuentran el área de préstamos de libros y salas de lectura.
  • En el quinto y sexto piso se ubican galerías de exhibición, usadas por los ciudadanos de Sendai. Aquí, paneles rectilíneos móviles pueden acomodarse según las necesidades de la exposición, en una clara referencia a las puertas corredizas de la arquitectura japonesa.
  • En el séptimo piso se ubica un cine y salones de conferencias, que se envuelven en una pared, o como Ito la llama, una "membrana", acristalada mate de formas curvilíneas que se emplaza con su entrono.
Aquí también se hallan un área de préstamo y audición de casetes y DVD’s y zonas de reunión, cuyo mobiliario también es curvilíneo y orgánico.











 La Mediateca es un recipiente de cristal de 50×50 metros, de 36 metros de altura, con varias plantas y una serie de pilares-patio que lo atraviesan desde la primera a la última.
La tecnología está muy presente en este edificio, tanto en el interior como en la construcción de toda la caja. Las plantas quedan divididas mediante el uso de forjados a base de planchas de acero y vigas en medio a modo de “sándwich”, y los pilares son tubulares metálicos soldados. Éstos últimos son, quizás, los elementos más destacados de la obra pues la recorren desde la primera hasta la última planta, y lejos de ser ortogonales, tienen una planta circular que va cambiando de sección a medida que aumentan en altura, variando así en cada una de las plantas.
Se trata de un edificio multifuncional, abierto y dinámico, con multitud de micro entornos cuyas actividades vienen coordinadas por el mobiliario. Su implantación en la calle se hace de manera que su presencia no interrumpe el discurrir del usuario, el edificio se puede atravesar por su planta baja ya que no se trata de una caja maciza.
Atendiendo a la forma del edificio podíamos plantearnos la cuestión de si verdaderamente la Mediateca tiene una forma concreta, aparentemente podría pasar por un cubo, pero sus límites son transparentes y tan difusos y su interior tan dinámico y ambiguo, tan cambiante, que es difícil asignarle una forma.
Este deseo de Toyo Ito de no crear formas lo expresa en la frase “… lo que me atrae no es visualizar el viento, sino pensar lo maravilloso que sería si pudiera existir una arquitectura que no tuviera forma, ligera como el viento.”


La concepción se basa en tres elementos básicos:
1- Las plataformas: en número de 7, conforman el soporte donde se asientan las funciones. Con un espesor de 80 cm, se trata en realidad de una rejilla de vigas metálicas soldadas a dos planchas también metálicas, similares a las usadas en la construcción naval. Esta rejilla puede verse también en el techo, coronando la composición del edificio.

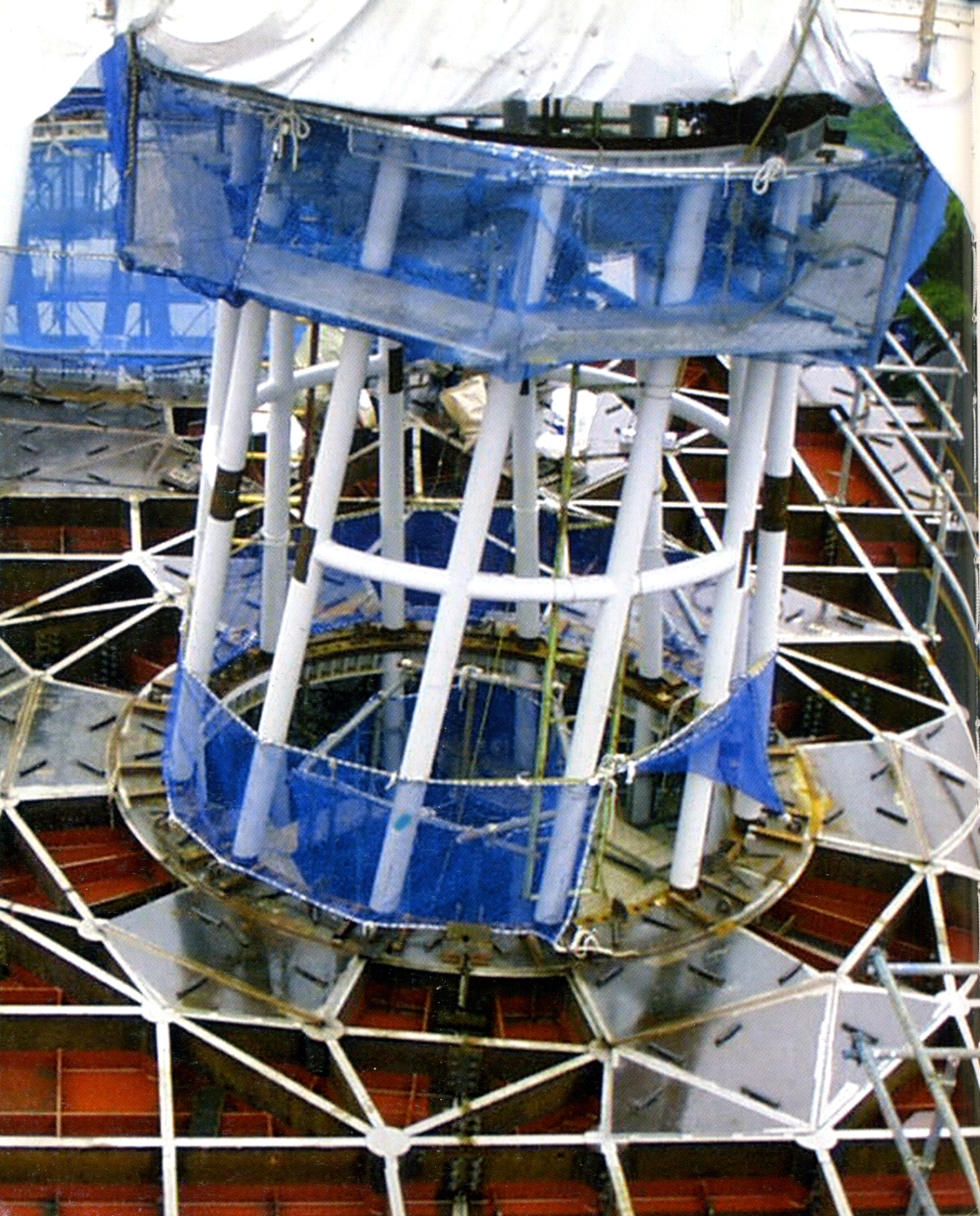

2-Los tubos: son 13 haces de estructuras tubulares de acero recubiertas en vidrio que, semejando una retorcida estructura orgánica semejante a un alga, atraviesan y sostienen las plataformas, hasta sobresalir en el techo.


Dispersos libremente en el edificio, varían en forma, diámetro, inclinación y dimensión, a la vez que dotan de luz al interior. El tubo más grande alberga la circulación vertical que comunica los distintos niveles de la mediateca.
A pesar de su apariencia frágil y transparente, estas estructuras otorgan flexibilidad, resistencia y estabilidad horizontal y vertical al edificio en una zona de alta actividad sísmica y constantes tifones.
3- La piel: es una membrana transparente que permite la fluida comunicación visual del interior con el exterior, y por momentos el límite entre ambos parece desvanecerse.

El sistema estructural del edificio se conforma con dos de los tres elementos básicos para la concepción del edificio, el suelo que son planchas de metal, y los tubos, que son columnas en forma de tubos combinados.
La estructura de los planos de forjado es de celdillas con refuerzos embutida entre dos planchas de acero. En cada punto de las planchas la fuerza que se ejerce es diferente por eso en los tubos se colocaron refuerzos de forma radial. Las columnas están formadas por tubos de acero, están huecas y tienen de 2 a 9 metros de diámetro.
A la hora de materializar el edificio a los tres elementos anteriores se le añaden otros, tales como paredes, puertas, ascensores, escaleras, etc.
